EN ISO 13849-1: la documentazione tecnica di un SRP/CS da fornire

EN ISO 13849 1 SRP CS Documentazione

EN ISO 13849-1: la documentazione tecnica di un SRP/CS da fornire

Il Documento illustra le informazioni per l'uso della SRP/CS (Parte di un sistema di comando legata alla sicurezza / Safety Related Parts of Control Systems) in accordo con la norma EN ISO 13849-1:2023 non ancora armonizzata per la Direttiva 2006/42/CE, che il costruttore, deve fornire, qualora applicata, all’utilizzatore di una macchina (da riportare nel manuale d’istruzioni) tali da rispettare la Presunzione di Conformità al punto 1.7.4.2 dell’Allegato I della Direttiva 2006/42/CE (vedi allegato ZA.1 a seguire).

La norma EN ISO 13849-1:2015 (norma attualmente armonizzata per la Direttiva 2006/42/CE), in accordo all’appendice ZA, da presunzione di conformità in forma generica solo al punto 1.2.1 dell’Allegato I della Direttiva 2006/42/CE. Riporta però, al capitolo 11, quali sono le istruzioni per l’uso da fornire all’utilizzatore per l’uso sicuro della SRP/CS.

11 Istruzioni Per L’uso

Si devono applicare i principi della ISO 12100:2010, punto 6.4.5.2, e le sezioni applicabili di altri documenti pertinenti (per esempio IEC 60204-1:2018, punto 17). In particolare, si devono fornire all’utilizzatore le informazioni importanti per l’utilizzo sicuro della SRP/CS.

Queste devono includere, senza limitarsi a ciò, quanto segue:

- i limiti delle parti legate alla sicurezza nelle categorie selezionate e le eventuali esclusioni delle avarie;
- i limiti della SRP/CS e qualsiasi esclusione delle avarie (vedere punto 7.3), per le quali, quando essenziale per mantenere la categoria o le categorie selezionate e la prestazione di sicurezza, si devono fornire informazioni appropriate (per esempio per la modifica, la manutenzione e la riparazione) per assicurare la giustificazione continuativa delle esclusioni delle avarie;
- gli effetti degli scostamenti dalla prestazione specificata sulle funzioni di sicurezza;
- descrizioni chiare delle interfacce con la SRP/CS e i dispositivi di protezione;
- tempo di risposta;
- limiti operativi (incluse le condizioni ambientali);
- indicazioni e allarmi;
- inibizione e sospensione delle funzioni di sicurezza;
- modalità di comando;
- manutenzione (vedere punto 9);
- liste di controllo per la manutenzione;
- facilità di accessibilità e sostituzione delle parti interne;
- mezzi per una risoluzione dei guasti facile e sicura;
- informazioni che spiegano le applicazioni per l’uso pertinenti la categoria cui si fa riferimento;
- intervalli delle prove di controllo quando pertinenti.

Si devono fornire informazioni specifiche sulla categoria o le categorie e il livello di prestazione della SRP/CS, come segue:
- riferimento datato alla presente parte della ISO 13849 (cioè "ISO 13849-1:2006"); la categoria, B, 1, 2, 3 o 4;
- il livello di prestazione a, b, c, d oppure e.

Esempio:

Una SRP/CS in conformità alla presente edizione della ISO 13849-1, di categoria B e di livello di prestazione a, sarebbe denominata come segue:

ISO 13849-1:2006 Categoria B PL a

Relativamente alla norma EN ISO 13849-1:2023 il contenuto delle informazioni deve essere quello riportato al capitolo 13.

[...]

Allegato ZA EN ISO 13849-1:2023

Relationship between this European Standard and the essential requirements of EU Directive 2006/42/EC aimed to be covered

This European Standard has been prepared under a Commission’s standardization request M/396 Mandate to CEN and CENELEC for Standardisation in the field of machinery" to provide one voluntary means of conforming to essential requirements of Directive 2006/42/EC of the European Parliament and of the Council of 17 May 2006 on machinery, and amending Directive 95/16/EC (recast).

Once this standard is cited in the Official Journal of the European Union under that Directive, compliance with the normative clauses of this standard given in Table ZA.1 confers, within the limits of the scope of this standard, a presumption of conformity with the corresponding essential requirements of that Directive, and associated EFTA regulations.

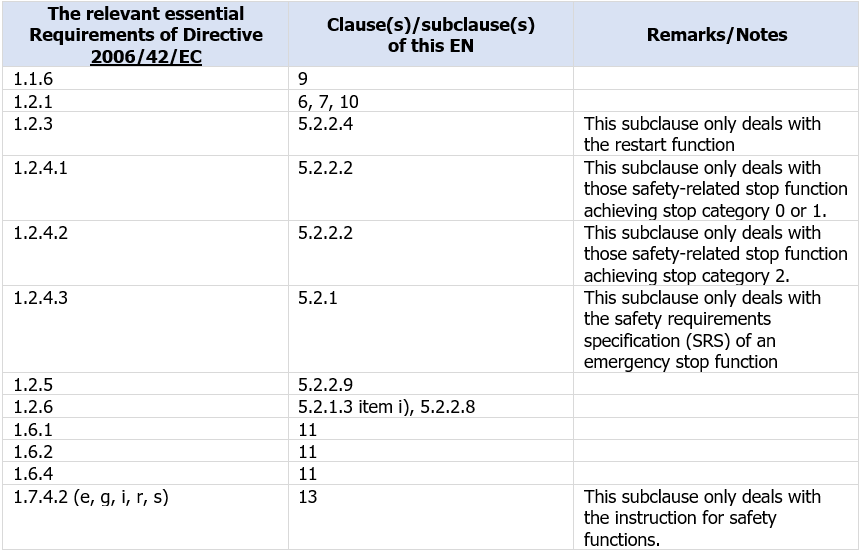

Tabella ZA 1 Presunzione di conformit

Table ZA.1 - Correspondence between this European Standard and Directive 2006/42/EC

Dalla lettura, il RESS1.7.4.2 Direttiva 2006/42/CE (e, g, i, r, s) “Contenuto delle istruzioni”, è presunto conforme se applicato il punto 13 della norma EN ISO 13849-1:2023.

Schematicamente:

Figura 1 Presunzione di conformit  istruzioni

Fig. 1 - EN ISO 13849-1:2023 - 13 / Presunzione Conformità 1.7.4.2 (e, g, i, r, s)

[...]

segue

Vedi tutto il documento
